防静电吸塑托盘外包装方案

针对防静电吸塑托盘的外包装方案，需综合考虑防静电性能、物理防护、密封性及成本效益。以下是一套系统化的解决方案

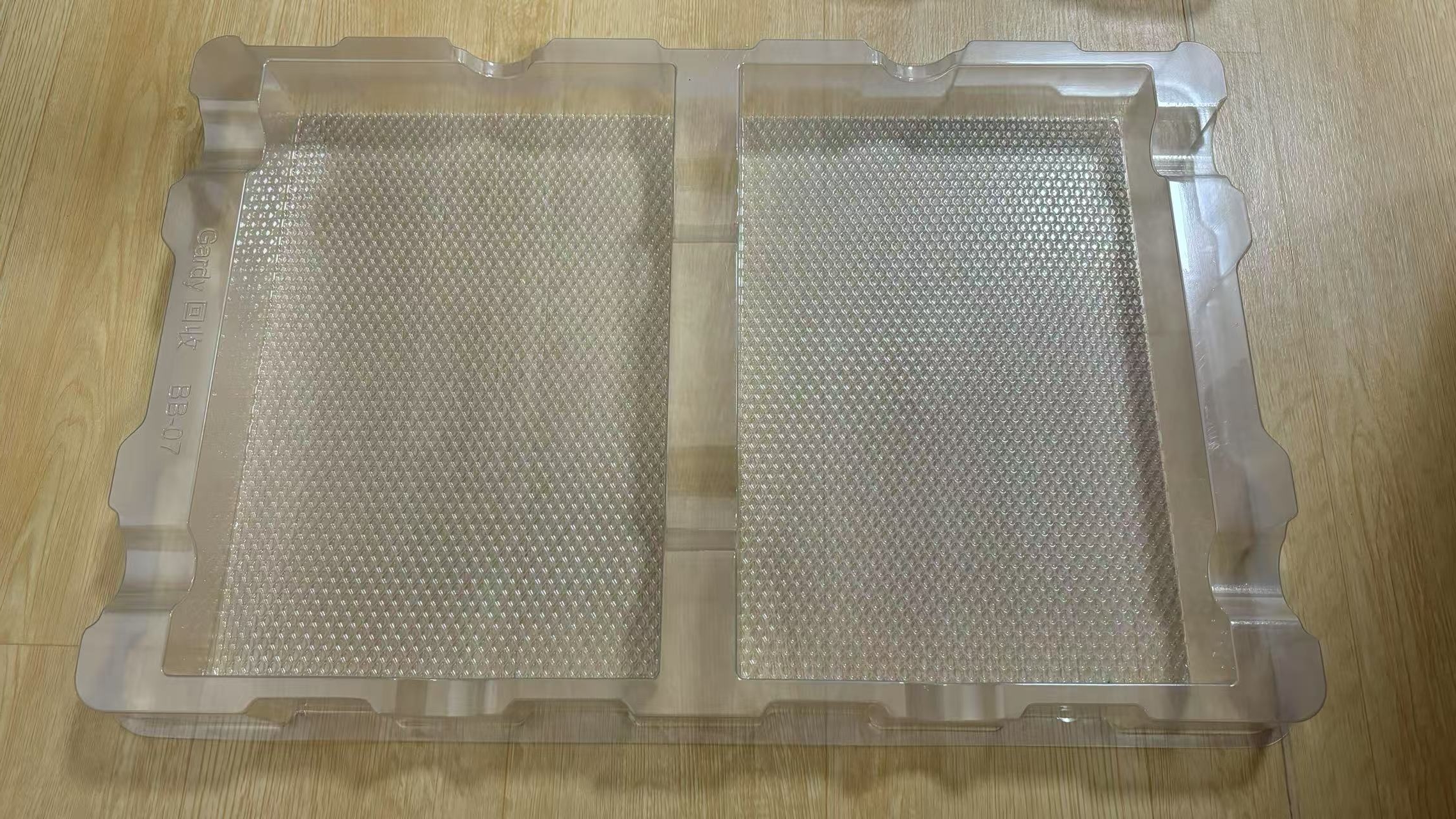

一、防静电吸塑托盘设计

1. 材质选择

   • 基材：采用防静电改性材料（如PP、PETG、导电PE），表面电阻值控制在 ${10}^6\sim {10}^9\mathrm{\Omega }$。

   • 工艺：通过添加碳纤维、抗静电剂或表面喷涂防静电涂层（如水性防静电漆）增强效果。

   • 认证：符合ESD S20.20、IEC 61340-5-1等标准，确保抗静电稳定性。

2. 结构设计

   • 定制化腔体：根据产品形状设计凹槽，固定元器件避免移位，减少运输摩擦。

   • 分层堆叠：支持多层托盘嵌套，层间嵌入防滑胶垫或卡扣结构，防止滑动。

   • 边缘加固：加厚托盘边缘及角落，提升抗压性（承重建议≥15kg）。

二、外包装配套方案

1. 初级防护层

   • 防静电袋：包裹吸塑托盘，选用屏蔽型铝箔袋（≥0.1mm厚）或透明PE防静电袋，静电衰减时间＜2秒。

   • 填充材料：使用防静电气泡膜（表面电阻 ${10}^8\sim {10}^{11}\mathrm{\Omega }$）或防静电EPE珍珠棉填充空隙。

2. 次级包装容器

   • 防静电周转箱：采用导电PP材质，搭配金属接地条，适合车间周转。

   • 瓦楞纸箱：选用B-flute或E-flute防静电纸箱（内层涂覆防静电剂），外箱标注ESD标识。

   • 金属箱：针对高价值精密元件，使用接地铁箱，内部嵌入吸塑托盘+防震泡沫。

3. 密封与干燥

   • 真空封装：对湿敏元件（MSD Level 2以上）使用真空铝箔袋+湿度指示卡。

   • 干燥剂：放置5A型分子筛干燥剂（用量按包装体积计算，如10g/m³）

三、防护性能强化措施

• 防震设计：在纸箱内壁添加蜂窝纸板或悬挂缓冲弹簧，通过ISTA 3A模拟运输测试。

• 防尘防潮：使用热封胶带密封袋口，湿度控制＜60%RH（可内置温湿度记录仪）。

• 静电监控：在包装线设置静电腕带接地桩+离子风机，消除操作过程中的静电荷

四、测试与验证

1. 关键测试项

   • ESD测试：使用静电发生器模拟±15kV接触放电，验证屏蔽性能。

   • 机械测试：按ISTA 1A标准进行跌落测试（高度根据产品重量调整，如30cm/5kg）。

   • 环境测试：-40℃~70℃高低温循环，验证材料稳定性。

2. 认证支持

   • 提供第三方检测报告（如SGS、Intertek），确保符合RoHS、REACH环保要

五、成本优化建议

• 轻量化设计：通过拓扑优化减少托盘材料用量，降低成本10%~15%。

• 可循环方案：采用耐用型导电周转箱（寿命≥5年），减少一次性包装消耗。

• 自动化适配：设计标准化托盘尺寸（如600×400mm），兼容自动化包装线，提升效率。
